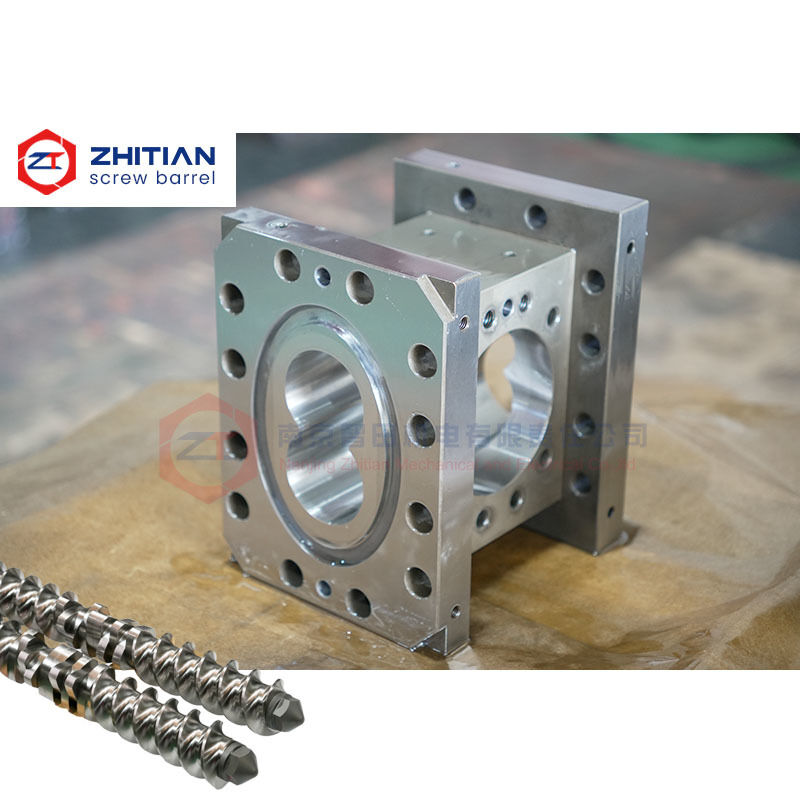

Dieser modulare Doppelschneckenextruder-Zylinder ist für Anwender konzipiert, die einen einzelnen verschlissenen, beschädigten oder funktional ungeeigneten Zylinderabschnitt ersetzen müssen, ohne den kompletten Zylindersatz auszutauschen.
Jeder Abschnitt kann so gefertigt werden, dass er mit der vorhandenen Zylinderbaugruppe übereinstimmt, einschließlich Bohrung, Achsabstand, Gesamtlänge, Positionierungsflächen, Bolzenlöcher und Anschlussabmessungen.
Dies bietet eine praktische Lösung, wenn:
-
Nur ein oder zwei Zylinderabschnitte stark verschlissen sind
-
Ein Einlass-, Entlüftungs- oder Seitenbeschickungsabschnitt beschädigt ist
-
Der Prozess eine andere Anschlusskonfiguration erfordert
-
Ein Ersatzabschnitt nicht korrekt mit benachbarten Zylindern ausgerichtet ist
-
Der Anwender die Kosten für den Austausch eines kompletten Zylindersatzes reduzieren möchte
-
Produktionsausfallzeiten während der Wartung begrenzt werden müssen
Schlüsselspezifikationen
| Artikel |
Spezifikation |
| Produkttyp |
Modulare Doppelschneckenextruder-Zylindersektion |
| Struktur |
Segmentierte modulare Konstruktion |
| Verfügbare Abschnitte |
Geschlossen, Einlass, Entlüftung, Vakuum und Seitenbeschickung |
| Fertigungsbasis |
Zeichnung, gebrauchtes Muster oder gemessene Abmessungen |
| Passende Anschlüsse |
Positionierungsflächen, Bolzenlöcher und benachbarte Schnittstellen |
| Materialoptionen |
Nitrierter Stahl, Werkzeugstahl, bimetallische oder legierungsverkleidete Struktur |
| Anpassung |
Länge, Bohrung, Anschlüsse, Kanäle und Anschlussabmessungen |
| Inspektion |
Bohrung, Achsabstand, Schnittstellenabmessungen und Montagepassung |
| Hauptzweck |
Austausch einzelner Abschnitte und Prozessmodifikation |
Nur den verschlissenen Zylinderabschnitt ersetzen
Verschleiß ist nicht immer gleichmäßig über den gesamten Extruderzylinder verteilt.
Einlasszonen, Schmelzzonen, Knetzonen und Hochdruckabschnitte können unterschiedliche Verschleißgrade aufweisen. In vielen Fällen erreicht ein Abschnitt seine Servicegrenze, während die verbleibenden Abschnitte noch verwendbar sind.
Ein modularer Austausch ermöglicht den unabhängigen Austausch des betroffenen Abschnitts.
Dies kann Anwendern helfen:
-
Austauschkosten reduzieren
-
Verwendbare Zylinderabschnitte beibehalten
-
Wartungsvorbereitung verkürzen
-
Ersatzteilbestand reduzieren
-
Schneller auf lokalen Verschleiß oder Beschädigungen reagieren
Vor dem Austausch sollten auch die benachbarten Zylinder und Schneckenelemente überprüft werden. Der neue Abschnitt muss korrekt mit der vorhandenen Baugruppe funktionieren und darf nicht separat bewertet werden.
Passend zur vorhandenen Zylinderbaugruppe
Zylinder gleicher Nenngröße sind nicht immer austauschbar.
Unterschiedliche Extruder können unterschiedliche Längen, Bohrungsgeometrien, Achsabstände, Bolzenlochlayouts, Positionierungsstrukturen und Temperaturregelungsanordnungen verwenden.
Die folgenden Abmessungen werden normalerweise bestätigt:
-
Innenbohrungsabmessungen
-
Achsabstand
-
Zylinderlänge
-
Vordere und hintere Anschlussflächen
-
Positionierungsstufen
-
Bolzenlochdurchmesser und -position
-
Ausrichtungsmerkmale
-
Anschlussposition und -abmessungen
-
Heiz- und Kühlerschnittstellen
Ziel ist es, sicherzustellen, dass der neue Abschnitt korrekt mit den benachbarten Zylindern verbunden ist und ein kontinuierlicher interner Strömungspfad erhalten bleibt.
Fehlausrichtung zwischen Zylinderabschnitten verhindern
Eine falsche Passung zwischen benachbarten Zylindern kann eine innere Stufe, eine Bohrungsverschiebung oder eine unebene Anschlussfläche erzeugen.
Diese Probleme können verursachen:
-
Materialansammlung an der Verbindung
-
Lokale Überhitzung oder Degradation
-
Druckschwankungen
-
Anormale Abnutzung in der Nähe der Verbindung
-
Undichtigkeiten zwischen den Abschnitten
-
Montageschwierigkeiten
Originalzeichnungen werden bevorzugt. Wenn keine Zeichnungen verfügbar sind, kann ein gebrauchtes Muster und vollständige Maßangaben für die Rückmessung verwendet werden.
Verschlissene Abmessungen sollten identifiziert und korrigiert und nicht direkt kopiert werden.
Verfügbare funktionale Zylinderabschnitte
Geschlossener Zylinderabschnitt
Wird in Förder-, Schmelz-, Misch- und Druckaufbauzonen verwendet.
Einlasszylinderabschnitt
Hergestellt mit einer Haupteinlassöffnung und passend zum vorhandenen Trichter oder Einlasssystem.
Entlüftungs- oder Vakuumzylinderabschnitt
Wird zum Entfernen von Luft, Feuchtigkeit oder flüchtigen Bestandteilen verwendet. Die Öffnung und der Flansch können je nach Prozess angepasst werden.
Seitenbeschickungszylinderabschnitt
Konzipiert für die Zugabe von Glasfasern, Mineralfüllstoffen, Additiven oder anderen Materialien an einer ausgewählten Prozessposition.
Ein einzelner funktionaler Abschnitt kann auch als Teil einer Prozessmodifikation geändert werden, ohne die komplette Zylinderbaugruppe neu aufzubauen.
Materialauswahl nach Prozessposition
Unterschiedliche Abschnitte können unterschiedliche Materiallösungen erfordern.
Ein Standard-Nitrierstahl-Abschnitt kann für allgemeine Compoundierung mit mäßigem Verschleiß verwendet werden. Abschnitte, die starker Abnutzung, Druck oder Korrosion ausgesetzt sind, erfordern möglicherweise einen verbesserten Schutz.
Verfügbare Optionen sind:
-
38CrMoAlA mit nitrierter Bohrung
-
Werkzeugstahl-Liner
-
Bimetall-Liner
-
Nickelbasierter verschleißfester Liner
-
Laserauftragsschweißung der Innenbohrung
-
Integrierte Legierungshülse
-
Korrosionsbeständiges Legierungssystem
Der komplette Zylindersatz muss nicht immer aus dem gleichen Material bestehen.
Verschleißfeste Materialien können in Hochverschleißzonen konzentriert werden, während weniger anspruchsvolle Abschnitte eine wirtschaftlichere Konfiguration verwenden.
Inspektion für austauschbare Montage
Die Inspektion konzentriert sich sowohl auf den einzelnen Abschnitt als auch auf seine Kompatibilität mit der vorhandenen Zylinderbaugruppe.
Inspektionspunkte können umfassen:
-
Bohrungsgröße und -geometrie
-
Achsabstand
-
Parallelität
-
Gesamtlänge
-
Genauigkeit der Anschlussfläche
-
Positionierungsabmessungen
-
Bolzenlochposition
-
Anschlussabmessungen
-
Ausrichtung mit benachbarten Abschnitten
-
Abdichtung der Heiz- oder Kühlkanäle
Maßangaben können für zukünftige Nachbestellungen aufbewahrt werden.
Informationen, die für den Austausch benötigt werden
Bitte geben Sie an:
-
Extruder Marke und Modell
-
Position des beschädigten Zylinderabschnitts
-
Originalzeichnung, falls verfügbar
-
Gebrauchtes Muster oder detaillierte Fotos
-
Bohrungsdurchmesser und Achsabstand
-
Gesamtlänge
-
Vordere und hintere Anschlussabmessungen
-
Details zu Bolzenlöchern und Positionierung
-
Anschlusstyp und -abmessungen
-
Verarbeitetes Material und Füllstoffgehalt
-
Beschreibung des Verschleißes oder des Prozessproblems
-
Benötigte Menge
Informationen über die benachbarten Abschnitte sind ebenfalls hilfreich für die Überprüfung der Montagekompatibilität.
Häufig gestellte Fragen
Kann ein Zylinderabschnitt ersetzt werden, ohne den kompletten Satz zu ersetzen?
Ja, vorausgesetzt, dass die benachbarten Abschnitte, Schneckenelemente und Anschlussabmessungen innerhalb eines akzeptablen Zustands bleiben.
Können Sie einen Abschnitt ohne die Originalzeichnung herstellen?
Ja. Ein gebrauchtes Muster und Maßangaben können verwendet werden, aber verschlissene oder deformierte Abmessungen müssen zuerst identifiziert und korrigiert werden.
Kann ein geschlossener Abschnitt in einen Entlüftungs- oder Seitenbeschickungsabschnitt geändert werden?
In einigen Fällen ja. Der Einbauraum, die Prozessanordnung, die Hilfsausrüstung und die Anschlussabmessungen müssen zuerst bewertet werden.
Müssen alle Zylinderabschnitte das gleiche Material haben?
Nein. Unterschiedliche Materialien können für verschiedene Prozesszonen entsprechend Verschleiß-, Korrosions- und Druckbedingungen ausgewählt werden.
Anforderung einer individuellen Zylinderabschnittsprüfung
Senden Sie uns die Zeichnung, Musterinformationen und die Einbauposition des zu ersetzenden Abschnitts.
-
Ob nur der beschädigte Abschnitt ersetzt werden kann
-
Welche Anschlussabmessungen müssen bestätigt werden
-
Ob die benachbarten Abschnitte verwendbar bleiben
-
Ob das Material aufgerüstet werden sollte
-
Ob der Abschnitt für Einlass, Entlüftung oder Seitenbeschickung modifiziert werden kann
