Verschleißfester Seitenfeeder-Schneckenförderer für stabile Füll- und Faservorschub

Verschleißfester Seitenzuführschnecke für stabile Füllstoff- und Fasereinbringung

Eine stabile Seitenbeschickung wird zunehmend schwierig, wenn in einer Compoundieranlage abrasive Füllstoffe, Glasfasern, Pulver oder Mahlgut verarbeitet werden. Verschleiß an den Schneckengängen, ungeeignete Fördergeometrie oder übermäßige Spielräume können die Zuführeffizienz allmählich verringern und die tatsächliche Zuführrate inkonsistent machen.

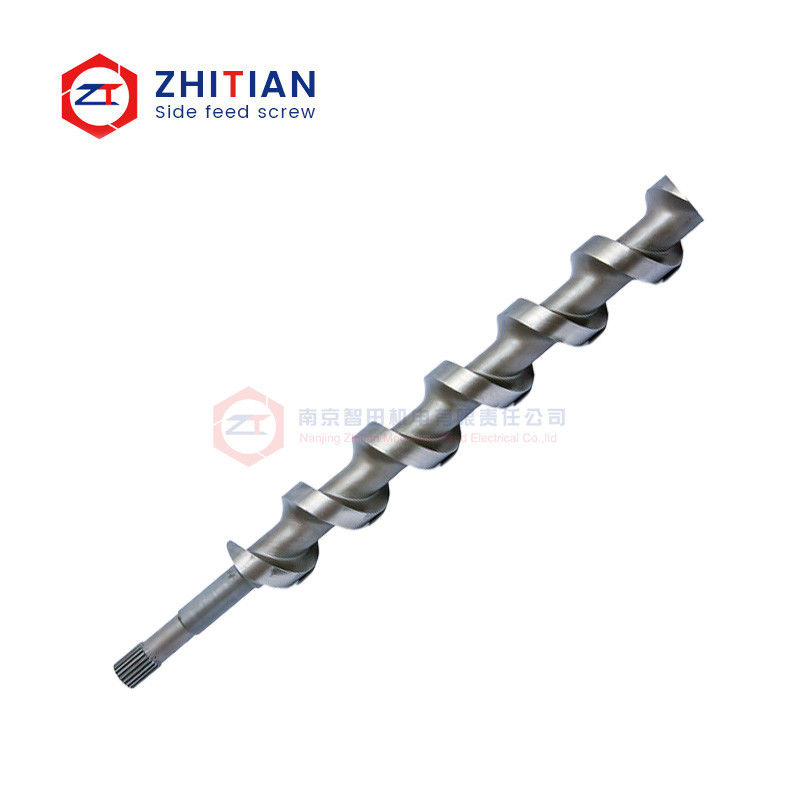

Die Seitenzuführschnecke ist für Doppelschneckenextruder konzipiert, bei denen Füllstoffe und Verstärkungsmaterialien zuverlässig in den Hauptextruder eingebracht werden müssen. Verfügbare Konfigurationen können an Materialeigenschaften, erforderliche Zuführkapazität, Installationslayout und vorhandene Seitenzuführabmessungen angepasst werden.

Typische Anwendungen umfassen Glasfasern, Kalziumkarbonat, Talk, Holzpulver, mineralische Füllstoffe und Kunststoffmahlgut. Aktuelle Produktkonfigurationen umfassen Außendurchmesser von 25 bis 100 mm, kundenspezifische Längen von 200 bis 1000 mm sowie eingängige, doppelgängige oder konische Strukturen.

Welche Probleme kann eine Seitenzuführschnecke lösen?

Probleme bei der Seitenbeschickung werden nicht immer durch den Zuführmotor oder den Trichter verursacht.

Wenn die Schneckengänge verschleißen, ändert sich die effektive Fördergeometrie und der Spielraum zwischen Schnecke und Zylinder kann sich vergrößern. Dies kann die Materialtransporteffizienz verringern, insbesondere bei Pulvern mit geringer Schüttdichte oder abrasiven Füllstoffen.

Eine richtig abgestimmte Doppelschneckenextruder-Seitenzuführschnecke kann helfen, mehrere häufige Probleme zu lösen: instabile Füllstoffaufnahme, sinkende Zuführkapazität nach Langzeitbetrieb, schneller Schneckenverschleiß durch Glasfasern oder mineralische Füllstoffe, schlechte Materialübertragung in den Hauptextruder und Schwierigkeiten beim Austausch einer veralteten oder verschlissenen Originalschnecke.

Das Ziel ist nicht einfach die Herstellung einer härteren Schnecke. Geometrie, Material und Maßhaltigkeit müssen zusammenarbeiten.

Passen Sie die Schneckengeometrie an das Zuführmaterial an

Unterschiedliche seitlich zugeführte Materialien verhalten sich im Schneckenkanal unterschiedlich.

Pulver wie Kalziumkarbonat oder Talk können eine sehr unterschiedliche Schüttdichte und ein anderes Fließverhalten aufweisen als gehackte Glasfasern oder Kunststoffmahlgut. Die Gangkonfiguration sollte daher entsprechend dem tatsächlichen Material ausgewählt werden, anstatt eine Standardgeometrie für jede Anwendung zu verwenden.

Ein-, Doppel- und konische Ausführungen können je nach Zuführkonfiguration und Materialverhalten bewertet werden.

Die Schneckengeometrie allein bestimmt jedoch nicht die Zuführkapazität. Trichterdesign, Zuführgeschwindigkeit, Schüttdichte des Materials, Spielraum zwischen Seitenzuführzylinder und Schnecke sowie die Fähigkeit des Hauptextruders, das eingehende Material aufzunehmen, beeinflussen ebenfalls die tatsächliche Leistung.

Verschleißfestigkeit, wo sie gebraucht wird

Seitenzuführschnecken, die Glasfasern und mineralische Füllstoffe verarbeiten, arbeiten unter abrasiven Bedingungen. Progressiver Verschleiß der Gänge kann sowohl das Schneckenprofil als auch den Arbeitsspielraum verändern.

Die Materialauswahl sollte daher den tatsächlichen Verschleißmechanismus berücksichtigen.

Verfügbare Optionen können Nitrierstahl wie 38CrMoAl, Werkzeugstahl für höhere Verschleißfestigkeit, Edelstahl für korrosionsbedingte Bedingungen und andere Legierungslösungen für anspruchsvollere Anwendungen umfassen. Das bestehende Produkt unterstützt auch mehrere Oberflächenbehandlungsrouten, abhängig von Material- und Betriebsanforderungen.

Die richtige Wahl sollte auf Füllstofftyp, Füllstoffprozentsatz, Schneckendrehzahl, Betriebszeit, Korrosionsrisiko und Lebensdauer der vorhandenen Schnecke basieren.

Eine verschleißfeste Seitenzuführschnecke ist am wertvollsten, wenn Material und Behandlung für den realen Prozess ausgewählt werden, anstatt einfach nur maximale Härte zu spezifizieren.

OEM-Ersatz erfordert genaue Abmessungen

Für Ersatzarbeiten reicht der Außendurchmesser allein nicht aus.

Die neue Seitenzuführschnecke sollte für den vorhandenen Einbau auf Schneckendurchmesser, Gesamtlänge, Gangprofil, Steigung, Wellenverbindung, Antriebsschnittstelle, Endabmessungen und Arbeitsspielraum mit dem Seitenzuführzylinder abgestimmt sein.

Das aktuelle Produktsortiment unterstützt kundenspezifische Außendurchmesser und Längen, was es für Ersatzprojekte geeignet macht, bei denen die Originalschnecke verschlissen oder nicht mehr leicht erhältlich ist.

Wenn keine Originalzeichnung verfügbar ist, kann die vorhandene Schnecke vermessen werden. Verschleißene Gangoberflächen sollten jedoch zuerst identifiziert werden, damit die verschlissenen Abmessungen nicht direkt in der neuen Komponente reproduziert werden.

Schnecke und Zylinder gemeinsam prüfen

Der Austausch nur der Schnecke stellt die Zuführleistung möglicherweise nicht vollständig wieder her, wenn der Seitenzuführzylinder bereits stark verschlissen ist.

Ein übermäßiger Spielraum zwischen Schnecke und Zylinder kann die Förderleistung verringern, auch wenn die neue Schneckengeometrie korrekt ist.

Aus diesem Grund empfehlen wir, Schnecke und Zylinder gemeinsam zu prüfen, wenn der Kunde einen erheblichen Verlust der Seitenbeschickungskapazität meldet.

Dies ist besonders wichtig bei Anwendungen mit hohem Füllstoff- oder Glasfaseranteil, bei denen beide Komponenten abrasiven Verschleiß erfahren können.

Horizontale und geneigte Seitenbeschickung

Das bestehende Produkt unterstützt sowohl horizontale als auch geneigte Installationskonfigurationen.

Die Installationsausrichtung kann die gesamte Zuführeinrichtung, den Materialeinlass und die mechanische Schnittstelle beeinflussen. Bei Ersatzprojekten sollte daher vor der Fertigung die vorhandene Einbaurichtung, Antriebsposition und Verbindung zum Hauptextruder bestätigt werden.

Welche Informationen werden für die Bewertung benötigt?

Um eine Überprüfung des Ersatzes oder der Optimierung einer Seitenzuführschnecke zu beginnen, geben Sie das Modell oder Fotos des Seitenzuführers, den Schnecken-Außendurchmesser, die Gesamtlänge, das verarbeitete Material, den ungefähren Füllstoff- oder Fasergehalt und das aktuelle Problem wie Verschleiß, reduzierte Zuführrate oder instabile Zuführung an.

Wenn verfügbar, kann eine Zeichnung oder ein vorhandenes Muster zur Maßbestätigung verwendet werden.

FAQ

Kann ich nur die verschlissene Seitenzuführschnecke ersetzen?

Ja, wenn der Seitenzuführzylinder, die Welle, der Antrieb und andere Komponenten noch in akzeptablem Zustand sind. Die neue Schnecke muss mit den vorhandenen Schnittstellen und dem Betriebspielraum übereinstimmen.

Warum wird die Seitenbeschickung nach Langzeitbetrieb instabil?

Mögliche Ursachen sind verschlissene Schneckengänge, erhöhter Spielraum zwischen Schnecke und Zylinder, ungeeignete Schneckengeometrie, Schwankungen der Zuführgeschwindigkeit, Materialbrückenbildung oder Änderungen der Schüttdichte.

Ist das härteste Material immer die beste Wahl?

Nein. Das Material sollte nach Abrieb, Korrosion, Schlag, Betriebsgeschwindigkeit und Kosten ausgewählt werden. Eine Überdimensionierung des Materials verbessert nicht automatisch die Zuführleistung.

Kann eine Seitenzuführschnecke aus einem alten Muster hergestellt werden?

Ja. Ein verschlissenes Muster kann vermessen werden, aber die ursprüngliche Geometrie sollte rekonstruiert werden, indem die Bereiche identifiziert werden, die während des Betriebs bereits Material verloren haben.

Bewertung einer Seitenzuführschnecke anfordern

Wenn Ihr Seitenzuführer eine reduzierte Kapazität, instabile Füllstoffaufnahme oder schnellen Schneckenverschleiß aufweist, senden Sie uns die Abmessungen der vorhandenen Schnecke, das verarbeitete Material und Fotos des verschlissenen Bereichs.

Wir können Schneckengeometrie, Material, Verschleißzustand und Ersatzabmessungen vor der Fertigung bewerten.

Senden Sie Ihre Seitenzuführschnecken-Daten für Ersatz und Zuführungsprüfung
