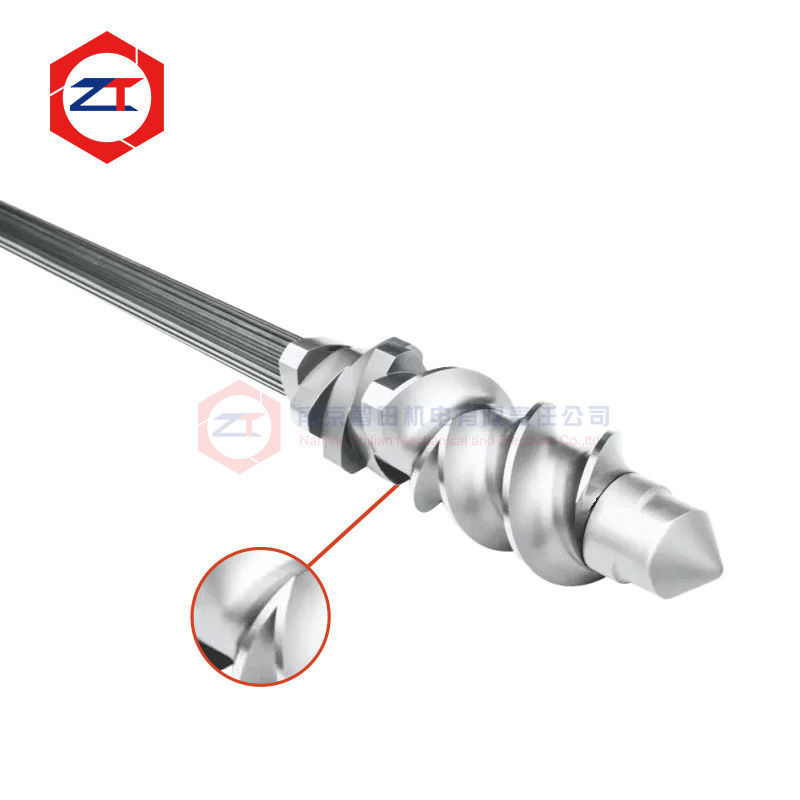

Ultraschallgeprüfte Doppelschnecken-Extruderwelle für zuverlässige Drehmomentübertragung
Eine Doppelschnecken-Extruderwelle arbeitet unter kontinuierlicher Torsionsbelastung und überträgt das Getriebedrehmoment auf jedes entlang der Welle installierte Schneckenelement. Aus diesem Grund reicht die Maßhaltigkeit allein nicht aus, um eine Ersatzwelle zu bewerten.
Die Außenfläche kann korrekt bearbeitet sein, aber das Material selbst muss auch für Langzeitbelastungen geeignet sein.
Diese Welle wird daher nach zwei Anforderungen positioniert: präziser OEM-Ersatz und interne Materialqualitätsprüfung. Die Ultraschall-Fehlererkennung wird als zerstörungsfreie Prüfmethode eingesetzt, um innere Unstetigkeiten zu identifizieren, die durch visuelle oder maßliche Prüfung allein nicht bewertet werden können.
Aktuelle Konfigurationen umfassen Materialoptionen WR15E, WR30 und 40CrNiMo, massive Wellenkonstruktion, anpassbare Länge und Designs mit oder ohne Kühlung.
Warum eine Extruderwelle mit Ultraschallprüfung untersuchen?
Eine Welle kann die äußere Maßprüfung bestehen und dennoch eine zusätzliche Überprüfung des Materialzustands erfordern.
Die Maßprüfung beantwortet Fragen wie:
Ist die Verzahnung korrekt? Liegt der Durchmesser innerhalb der Toleranz? Ist die Wellenlänge korrekt? Passen die Schnittstellen zur vorhandenen Maschine?
Die Ultraschallprüfung beantwortet eine andere Frage:
Gibt es Anzeichen für innere Unstetigkeiten im geprüften Material?
Diese beiden Prüfungen dürfen nicht verwechselt werden.
Für eine Komponente, die beim Extrudieren wiederholt Drehmoment überträgt, sind Materialzustand und Bearbeitungsgenauigkeit gleichermaßen wichtig. Die Ultraschall-Fehlererkennung fügt einen weiteren Qualitätssicherungsschritt hinzu, bevor die Welle in Betrieb genommen wird; sie ersetzt nicht die Maßprüfung, die Wärmebehandlungssteuerung oder die korrekte Getriebe- und Prozessauswahl.
Zuverlässige Drehmomentübertragung beginnt mit dem vollständigen Wellendesign
Die Welle überträgt das Drehmoment vom Abtrieb des Getriebes in die modulare Schneckenbaugruppe.
Ihre Betriebssicherheit hängt von mehr als nur der Materialfestigkeit ab. Wichtige Faktoren sind:
- Tatsächlich übertragenes Drehmoment
- Wellendurchmesser
- Profil und Querschnittsgeometrie der Verzahnung
- Schneckendrehzahl
- Kontinuierliche Betriebslast
- Drehmomentschwankungen während der Verarbeitung
- Konfiguration der Schneckenelemente
- Vorhandene Ausfallhistorie
Wenn eine Welle zuvor gebrochen, verdreht oder schwere Verzahnungsschäden erlitten hat, reicht die Reproduktion der ursprünglichen Abmessungen möglicherweise nicht aus. Der Betriebszustand sollte ebenfalls überprüft werden, um festzustellen, ob Überlastung, Verschleiß, Ausrichtung oder ein anderer mechanischer Faktor zum Ausfall beigetragen haben.
Materialauswahl nach Betriebslast
Das aktuelle Produkt bietet Materialoptionen, darunter WR15E, WR30 und 40CrNiMo.
Das Material sollte entsprechend der tatsächlichen Wellengröße, der Drehmomentanforderung und den Extrusionsbedingungen ausgewählt werden und nicht nur nach dem Materialnamen.
Zum Beispiel kann eine größere Extrusionsanlage, die hoch gefüllte Compounds verarbeitet, die Welle anderen Belastungsbedingungen aussetzen als eine kleinere Maschine, die eine relativ stabile Polymerformulierung verarbeitet.
Die Materialauswahl sollte daher zusammen mit dem vollständigen Übertragungssystem betrachtet werden:
Getriebeausgang → Welle → Verzahnungsverbindung → Schneckenelemente → Prozesslast
Dies hilft, die Welle nicht als isoliertes Ersatzteil zu behandeln.
OEM-Ersatz erfordert mehr als nur die Anpassung der Gesamtlänge
Für eine OEM-Ersatz-Doppelschnecken-Extruderwelle sind Gesamtlänge und Nenndurchmesser nur grundlegende Abmessungen.
Die Ersatzwelle sollte auch übereinstimmen mit:
Verzahnungsprofil → Verzahnungsabmessungen → Positionen der Schneckenelemente → Getriebeseitige Verbindung → Verriegelungsstruktur am vorderen Ende → Kühlungsanordnung
Das aktuelle Produkt unterstützt kundenspezifische Längen und Konstruktionen mit oder ohne Kühlung, wodurch die Welle an verschiedene vorhandene Extrusionsmaschinenkonfigurationen angepasst werden kann.
Wenn die Originalzeichnung nicht verfügbar ist, kann eine vorhandene Welle oder passende Schneckenelemente vermessen werden.
Verschleiß muss jedoch zuerst identifiziert werden. Das direkte Kopieren einer alten, bereits abgenutzten Verzahnung kann zu übermäßigem Spiel im neuen Bauteil führen.
Ultraschallprüfung und Maßprüfung dienen unterschiedlichen Zwecken
Ein zuverlässiger Wellenprüfprozess sollte sowohl die Materialintegrität als auch die Geometrie berücksichtigen.
Ultraschall-Fehlererkennung
Die Ultraschallprüfung wird eingesetzt, um das Material intern zu prüfen, ohne das Bauteil zu zerlegen. Ihr Zweck ist es, meldepflichtige interne Anzeigen gemäß dem geltenden Prüfverfahren zu identifizieren.
Maßprüfung
Die Maßprüfung bestätigt die für die Montage erforderliche Geometrie, einschließlich Verzahnungsabmessungen, Wellendurchmesser, Positionierungsflächen und Endschnittstellen.
Überprüfung der Verzahnungspassung
Die Welle muss auch korrekt zu den darauf installierten Schneckenelementen passen. Übermäßiges Spiel kann zu wiederholten Bewegungen und Schnittstellenverschleiß beitragen, während eine zu enge Passung Montageprobleme verursachen kann.
Zusammen liefern diese Prüfungen nützlichere Informationen, als die Welle einfach als “hochpräzise” zu bezeichnen.
Wann sollte eine vorhandene Welle auf Ersatz geprüft werden?
Eine Welle sollte geprüft werden, wenn Kunden Probleme feststellen wie:
- Wiederholter Verzahnungsverschleiß
- Sich lockernde Schneckenelemente auf der Welle
- Verdrehung oder bleibende Verformung der Welle
- Wellenbruch
- Schwierigkeiten bei der Montage von Ersatz-Schneckenelementen
- Sichtbarer Verschleiß an drehmomentübertragenden Flächen
- Eine veraltete Welle, die vom Originalhersteller nicht mehr bezogen werden kann
Die Ursache sollte nach Möglichkeit vor dem Austausch ermittelt werden.
Zum Beispiel wird eine stärkere Ersatzwelle allein ein System, das wiederholt außerhalb des entsprechenden Drehmomentbereichs arbeitet, nicht korrigieren.
Welle und Schneckenelemente gemeinsam prüfen
Die Welle und die Schneckenelemente bilden eine Drehmomentübertragungsschnittstelle.
Wenn die äußere Wellenverzahnung verschlissen ist, kann die Installation neuer Schneckenelemente immer noch zu übermäßigem Spiel führen.
Ebenso, wenn die innere Verzahnung der vorhandenen Schneckenelemente stark verschlissen ist, stellt die Installation einer neuen Welle möglicherweise nicht die beabsichtigte Passung wieder her.
Für Ersatzprojekte ist es daher nützlich zu bewerten:
Zustand der Wellenverzahnung + Zustand der Schneckenelementverzahnung + Tatsächliche Montagepassung
Dies hilft zu bestimmen, ob die Welle, die Schneckenelemente oder beide ersetzt werden sollten.
Welche Informationen werden für die Bewertung benötigt?
Um eine Überprüfung für eine Ultraschall-geprüfte Extruderwelle zu beginnen, geben Sie bitte an:
- Extrudermodell
- Vorhandene Wellenzeichnung oder Muster
- Wellenlänge und Hauptabmessungen
- Verzahnungsinformationen oder passende Schneckenelemente
- Getriebe- oder Motorinformationen
- Aktueller Ausfall- oder Verschleißzustand
Wenn keine Zeichnung verfügbar ist, können Fotos und eine vorhandene Welle verwendet werden, um zu bestimmen, welche Abmessungen gemessen werden müssen.
FAQ
Warum wird Ultraschallprüfung an einer Extruderwelle durchgeführt?
Sie bietet eine zerstörungsfreie Methode zur Untersuchung des inneren Materialzustands. Sie ergänzt, ersetzt aber nicht die Maß- und Oberflächenprüfung.
Garantiert die Ultraschallprüfung, dass eine Welle niemals ausfällt?
Nein. Die Zuverlässigkeit der Welle hängt auch vom Material, der Wärmebehandlung, der Geometrie, dem tatsächlichen Drehmoment, der Betriebslast, der Ausrichtung und anderen Betriebsbedingungen ab.
Kann eine veraltete Welle ohne die Originalzeichnung hergestellt werden?
Ja. Der Ersatz kann anhand einer vorhandenen Welle, passender Schneckenelemente und vermessener Maschinenanschlüsse bewertet werden, aber verschlissene Abmessungen müssen zuerst identifiziert werden.
Können die Wellenlänge und die Kühlstruktur angepasst werden?
Ja. Das aktuelle Produkt unterstützt kundenspezifische Längen und Konfigurationen mit oder ohne Kühlung.
Fordern Sie eine Überprüfung von Wellenersatz und -prüfung an
Wenn Ihre vorhandene Welle gebrochen, verdreht, Verzahnungsverschleiß entwickelt hat oder nicht mehr bezogen werden kann, senden Sie uns die Wellenzeichnung oder das Muster, das Extrudermodell, die Verzahnungsinformationen und den aktuellen Ausfallzustand.
Wir können die Ersatzabmessungen, Betriebsanforderungen und Prüfanforderungen vor der Fertigung bewerten.
Senden Sie Ihre Wellendaten zur Überprüfung von OEM-Ersatz und Ultraschallprüfung
