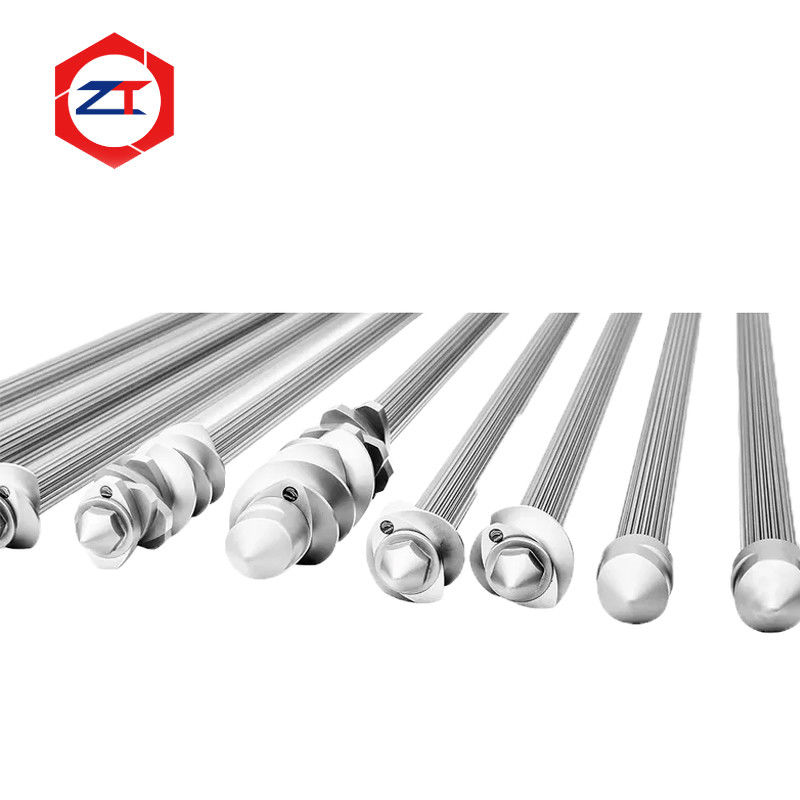

71mm Doppelschnecken-Extruderwelle für 75er-Klasse OEM-Ersatz

71mm Doppelschneckenextruderwelle für 75er-Klasse OEM-Ersatz

Wenn eine Welle in einer bestehenden Extrusionsanlage der 75er-Klasse verschlissen, verdreht oder beschädigt ist, ist die Beschaffung eines Ersatzes nicht einfach nur eine Frage der Bestellung einer weiteren Welle mit demselben Nenndurchmesser.

Diese "71mm Doppelschneckenextruderwelle" ist für den OEM-Ersatz bestehender ko-rotierender Doppelschneckenextrusionssysteme der 75er-Klasse konzipiert, bei denen die neue Welle weiterhin mit den vorhandenen Schneckenelementen des Kunden, der Getriebeverbindung und der Verriegelungsstruktur funktionieren muss.Das aktuelle Produkt kann je nach Design der bestehenden Maschine mit oder ohne Kühlsystem konfiguriert werden.Das Ziel des Austauschs ist einfach:

Die bestehende Maschine genau abgleichen, ohne den bereits am alten Wellen vorhandenen Verschleiß zu reproduzieren.

Welche Probleme löst eine 71-mm-Ersatzwelle?

Ältere Extrusionsanlagen können mechanisch produktiv bleiben, auch wenn einzelne Übertragungskomponenten schwer zu beschaffen sind.

Typische Kundenprobleme sind:

Verschleiß der Originalwelle oder Beschädigung der Keilnut

Verdrehung oder Bruch der Welle

• Zunehmendes Spiel zwischen Welle und Schneckenelementen
• Schwierige Beschaffung von Originalersatzteilen
• Lange Lieferzeiten für Ersatzkomponenten
• Neue Schneckenelemente passen nicht mehr richtig auf die alte Welle
• Fehlende oder unvollständige Originalzeichnungen
• In diesen Situationen muss die Ersatzwelle als Teil der vollständigen Schneckenbaugruppe und nicht als isolierter Stahlstab bewertet werden.
• Konzipiert für bestehende 71-mm-Schneckenelement-Baugruppen

Eine modulare Doppelschneckenbaugruppe enthält mehrere Förderelemente, Knetblöcke und Mischelemente, die entlang der Welle installiert sind.

Für eine "OEM-Ersatz-Extruderwelle" muss die neue Welle mit den weiterhin zu verwendenden Schneckenelementen kompatibel sein.

Kritische Abmessungen sind:

Keilnutprofil → Keilnutabmessungen → Wellendurchmesser → Positionierung der Elemente → Gesamtlänge → EndverriegelungsschnittstelleEine Welle, die sich in Geometrie oder Positionierungsabmessungen der Keilnut nur geringfügig unterscheidet, kann Probleme bei der Montage verursachen.Das Ziel ist daher nicht nur, die Nennmasse von 71 mm der Maschine zu erreichen. Die vollständige Schnittstelle zwischen Welle und Schneckenelementen muss genau reproduziert werden.

OEM-Ersatz erfordert mehr als nur das Kopieren der alten Welle

Eine alte Welle kann als Messreferenz nützlich sein, sollte aber nicht automatisch als ursprünglicher Konstruktionsstandard behandelt werden.

Nach jahrelangem Betrieb kann die Keilnut bereits Material verloren haben. Drehmomentübertragende Oberflächen können lokalen Verschleiß aufweisen, und die Welle kann sich verformt haben.

Wenn diese verschlissenen Abmessungen direkt kopiert werden, kann die neue Welle ein übermäßiges Montagespiel aufweisen.

Bei Ersatzprojekten sollte die vorhandene Komponente zunächst bewertet werden, um zu unterscheiden:

Ursprüngliche funktionale Abmessungen von Serviceverschleiß.

Wenn Zeichnungen verfügbar sind, können diese mit der gebrauchten Welle verglichen werden. Wenn keine Zeichnungen verfügbar sind, können die Welle und die passenden Schneckenelemente zusammen vermessen werden.

Materialauswahl nach Betriebsbedingungen

Das bestehende Produkt listet "40CrNiMo, WR15E und WR30" als Materialoptionen auf.

Das richtige Material sollte entsprechend der tatsächlichen Übertragungsanforderung ausgewählt werden, anstatt einfach die teuerste Güte zu wählen.

Wichtige Überlegungen sind:

Tatsächlich übertragenes Drehmoment

SchneckendrehzahlKeilnutgeometrieKontinuierliche Betriebslast

Drehmomentschwankungen

Materialformulierung

• Bestehende Servicehistorie der Welle
• Wenn die vorherige Welle aufgrund wiederholter Überlastung ausgefallen ist, löst die alleinige Änderung des Materials möglicherweise nicht das Grundproblem.
• Die Getriebeausgangsleistung und die tatsächliche Produktionslast sollten ebenfalls überprüft werden.
• Die Passung der Keilnut beeinflusst Drehmomentübertragung und Montage
• Die Keilnut der Welle überträgt Drehmoment in die Innenkeilnut jedes Schneckenelements.
• Wenn die Passung zu locker wird, können wiederholte Drehmomentänderungen die Relativbewegung und den Verschleiß der Schnittstelle erhöhen.
• Wenn die Passung zu eng ist, kann die Montage und Demontage von Schneckenelementen schwierig werden.

Für eine "71mm Doppelschneckenextruderwelle" ist das Ziel eine kontrollierte Keilnutpassung, die sowohl eine zuverlässige Drehmomentübertragung als auch eine praktische Montage der Schneckenelemente ermöglicht.

Dies ist besonders wichtig, wenn der Kunde beabsichtigt, die vorhandenen Schneckenelemente beizubehalten und nur die Welle zu ersetzen.

Getriebe- und Endschnittstellen abgleichen

Die Keilnut der Schneckenelemente ist nur eine Seite des Ersatzproblems.

Das andere Ende der Welle muss auch mit dem bestehenden Getriebe- und Verriegelungssystem übereinstimmen.

Die Ersatzbewertung sollte daher Folgendes bestätigen:

Getriebeseitige Verbindung → Wellenlänge → Positionen der Schneckenelemente → Vordere Verriegelungsstruktur → KühlungsanordnungDas aktuelle Produkt kann je nach Design der bestehenden Maschine mit oder ohne Kühlsystem konfiguriert werden.Bei einer älteren Maschine können die Beibehaltung dieser Schnittstellen es dem Kunden ermöglichen, die verschlissene Welle zu ersetzen, ohne die umliegende Extrusionsausrüstung unnötig zu modifizieren.

Wann sollten Welle und Schneckenelemente zusammen überprüft werden?

Wenn sich neue Schneckenelemente auf der alten Welle locker anfühlen, ist die Keilnut der Welle möglicherweise bereits verschlissen.

Allerdings kann sich auch die Innenkeilnut der vorhandenen Schneckenelemente abnutzen.

Daher ist es bei Berichten über übermäßiges Spiel besser, Folgendes zu überprüfen:

Wellenkeilnut + Innenkeilnut des Schneckenelements + Tatsächliche Montagepassung

Der Austausch nur einer Seite einer stark verschlissenen Schnittstelle stellt möglicherweise nicht die beabsichtigte Passung wieder her.

Dies hilft auch festzustellen, ob der Kunde nur eine neue Welle benötigt oder ob ausgewählte Schneckenelemente gleichzeitig ersetzt werden müssen.

Benötigte Informationen für eine Ersatzprüfung

Geben Sie zunächst an:

Bestehendes Extrudermodell oder Maschinenklasse

Bestehende Wellenzeichnung oder Muster

Passende Schneckenelemente oder Keilnutdaten

Gesamtlänge der Welle

Informationen zur getriebeseitigen Verbindung

Fotos von Keilnutverschleiß, Verdrehung oder Beschädigung

Wenn keine Originalzeichnungen verfügbar sind, können die gebrauchte Welle und die passenden Elemente vermessen werden, um die funktionalen Abmessungen zu rekonstruieren.

FAQ

1. Wird diese Welle nur nach dem 71-mm-Schneckendurchmesser ausgewählt?
2. Nein. Die Nenngröße der Schnecke identifiziert die allgemeine Maschinenklasse, aber Geometrie der Keilnut, Wellenlänge, Endschnittstellen und Verriegelungsabmessungen müssen ebenfalls übereinstimmen.
3. Können Sie die Welle ohne Originalzeichnung herstellen?
4. Ja. Eine vorhandene Welle und passende Schneckenelemente können vermessen werden, aber verschlissene Bereiche müssen zuerst identifiziert werden.
5. Kann ich meine vorhandenen Schneckenelemente behalten?
6. In vielen Ersatzprojekten ja, vorausgesetzt, ihre Innenkeilnuten und andere Montageflächen bleiben in akzeptablem Zustand.

Können Material und Kühlstruktur angepasst werden?

Ja. Das aktuelle Produkt unterstützt mehrere Materialoptionen und Konfigurationen mit oder ohne Wellenkühlung.

Fordern Sie eine Überprüfung des 71-mm-Wellenersatzes an

Wenn Ihre Extrusionsanlage der 75er-Klasse eine verschlissene, verdrehte oder nicht verfügbare Welle hat, senden Sie uns die "vorhandene Welle, Zeichnung oder Abmessungen zusammen mit einem passenden Schneckenelement".

Wir können bewerten:

Keilnutpassung → Wellenabmessungen → Getriebeschnittstelle → Verriegelungsstruktur → Material → Kühlkonfiguration

vor der Herstellung.

Senden Sie Ihre 71-mm-Wellendaten für die OEM-Ersatzprüfung
