Ein Ersatzschnecken-Element muss mehr tun, als nur die Nenn-Extrudergröße zu entsprechen. Für eine bestehende Twin-Screw-Extrusionslinie der 75er-Klasse muss das neue Element auch den erforderlichen Außendurchmesser, das dreigängige Arbeitsprofil, die Länge, die Keilwellenverbindung, die Stirnflächenabmessungen und die Einbauposition reproduzieren.

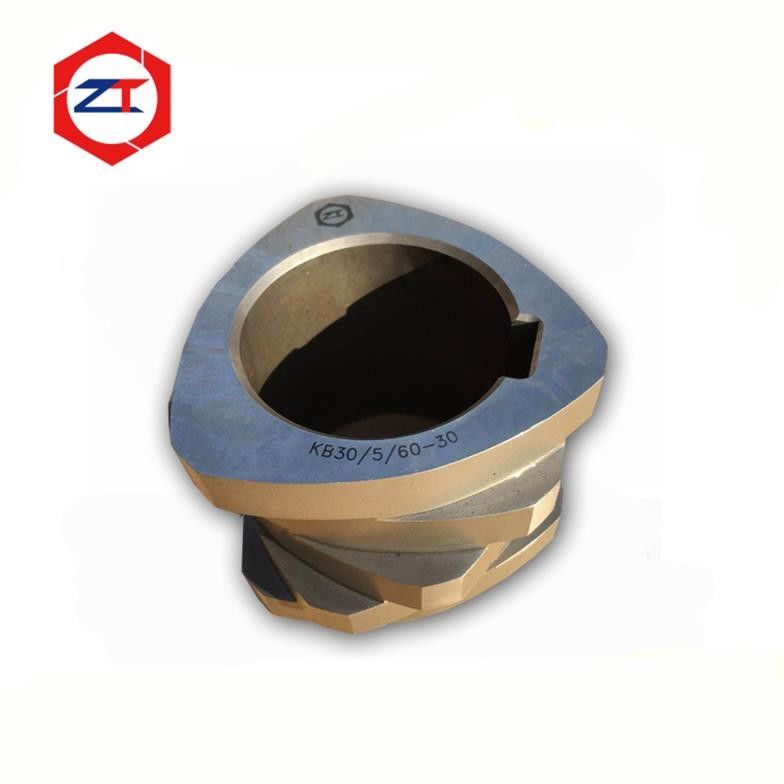

Dieses präzise 71-mm-Twin-Screw-Extruder-Schneckenelement ist für OEM-Ersatzanwendungen konzipiert, bei denen Maßhaltigkeit und korrekte Montagepassung entscheidend sind. Das Element verwendet W6Mo5Cr4V2 / 6542 Werkzeugstahl und wird mit kontrollierten Maßtoleranzen gefertigt, um die Kompatibilität mit der bestehenden Schneckenbaugruppe zu gewährleisten.
Für Kunden, die nur ein oder mehrere verschlissene Elemente ersetzen, ist die genaue Geometrie besonders wichtig, da die neue Komponente korrekt mit den verbleibenden Originalelementen zusammenarbeiten muss, die bereits auf der Welle montiert sind.
Warum Präzision bei einem 71-mm-Ersatzschneckenelement wichtig ist
Eine modulare Twin-Screw-Baugruppe kann viele einzelne Förder-, Knet-, Misch- und Übergangselemente enthalten. Jede Komponente wird an die nächste angedockt, um die vollständige Schneckenkonfiguration zu bilden.
Wenn ein Ersatzteil eine falsche Länge, ein falsches Außenprofil oder eine falsche Stirnflächenabmessung aufweist, bleibt der Fehler nicht auf eine Komponente beschränkt. Er kann den endgültigen Schneckenstapel, die Positionierung der Elemente und den Montagezustand beeinträchtigen.
Für dieses 71-mm-Schneckenelement umfassen die kontrollierten Fertigungstoleranzen:
- Längentoleranz: ±0,01 mm
- Außendurchmesser-Toleranz: -0,03 / 0 mm
- Übergangsbogen-Toleranz: ±0,02 mm
Diese kontrollierten Abmessungen sind besonders wichtig für OEM-Ersatzprojekte, bei denen das neue Element in ein bestehendes Schneckensystem passen muss und nicht in eine komplett neue Baugruppe.
Dreigängige Geometrie muss die ursprüngliche Prozessposition nachbilden
Ein dreigängiges Schneckenelement hat eine andere Arbeitsgeometrie als herkömmliche ein- oder zweigängige Elemente.
Allerdings sollten drei Gänge nicht automatisch als "besser" oder "höherleistung" bezeichnet werden. Die richtige Geometrie hängt von der ursprünglichen Schneckenkonfiguration und der Funktion des Elements an dieser Prozessposition ab.
Bei einem OEM-Ersatzprojekt ist das Hauptziel, das erforderliche dreigängige Profil genau zu reproduzieren, damit die Ersatzkomponente ihre vorgesehene Funktion innerhalb des bestehenden Schneckendesigns weiterhin erfüllt.
Wichtige Ersatzparameter umfassen:
- Dreigängiges Profil
- Außendurchmesser
- Elementlänge
- Steigung und Ganghöhe
- Übergangsgeometrie
- Innere Keilwellenverbindung
- Stirnflächenabmessungen
- Einbauposition in der Schneckenkonfiguration
Wenn das Originalelement bereits erhebliche Verschleißerscheinungen aufweist, sollten diese Abmessungen nicht direkt kopiert werden, ohne zuerst zu identifizieren, welche Oberflächen während des Betriebs Material verloren haben.
W6Mo5Cr4V2 / 6542 Werkzeugstahl für verschleißbeanspruchte Anwendungen
Das aktuelle 71-mm-Element wird aus W6Mo5Cr4V2, allgemein bekannt als 6542 Werkzeugstahl, gefertigt.
Bei der Twin-Screw-Extrusion sollte die Materialauswahl immer mit den tatsächlichen Betriebsbedingungen verbunden sein. Die Verschleißrate kann je nach Polymertyp, Füllstoffgehalt, Glasfaser, Mineralzusätzen, Schneckendrehzahl, Drehmoment und der Position des Elements in der Schneckenkonfiguration erheblich variieren.
Werkzeugstahl kann eine praktische verschleißfeste Lösung für viele Compoundieranwendungen bieten, aber das härteste oder teuerste Material ist nicht automatisch die richtige Wahl für jede Position.
Wenn das bestehende 6542-Element bereits eine akzeptable Lebensdauer bietet, kann die Reproduktion der ursprünglichen Materialspezifikation angemessen sein. Wenn der Verschleiß ungewöhnlich schnell ist, sollten die Prozessbedingungen und der Verschleißmechanismus überprüft werden, bevor einfach ein weiteres identisches Element hergestellt wird.
OEM-Ersatz erfordert mehr als einen 71-mm-Außendurchmesser
Der Nenn-Außendurchmesser ist nur der Ausgangspunkt für den Ersatz.
Ein präzises OEM-Ersatz-Schneckenelement sollte auch entsprechen:
Arbeitsprofil → Steigung und Ganghöhe → Elementlänge → Innere Keilwelle → Stirnflächen → Übergangsgeometrie → Position in der Schneckenkonfiguration
Die Keilwellenverbindung ist besonders wichtig, da sie das Schneckenelement mit der Welle verbindet und das Drehmoment durch die modulare Schneckenbaugruppe überträgt.
Wenn die Keilwelle zu locker ist, kann übermäßiges Spiel zu Bewegung und Verschleiß der Verbindung führen. Wenn sie zu fest ist, kann die Montage und Demontage schwierig werden.
Das Ziel ist daher, die erforderliche Keilwellenpassung zu reproduzieren und nicht einfach eine Komponente mit dem gleichen äußeren Erscheinungsbild herzustellen.
Warum Stirnflächen- und Längenpräzision wichtig sind
Mehrere Schneckenelemente werden kontinuierlich entlang der Welle montiert.
Das bedeutet, dass ein kleiner Maßfehler in einem Element zu einem angesammelten Fehler beitragen kann, wenn viele Elemente zusammen montiert werden.
Kontrollierte Elementlänge und präzise bearbeitete Stirnflächen helfen, den konstruierten Gesamtschneckenstapel und den korrekten Kontakt zwischen benachbarten Komponenten aufrechtzuerhalten.
Dies wird besonders wichtig, wenn Kunden nur mehrere verschlissene Elemente ersetzen und den restlichen Schneckensatz beibehalten.
Die neuen Teile müssen in die bestehende Baugruppe integriert werden, ohne unerwartete Lücken, Interferenzen oder Änderungen der Gesamtlänge des Stapels zu verursachen.
Austausch eines verschlissenen Elements anhand einer alten Probe
Eine Originalzeichnung ist die bevorzugte Referenz für einen OEM-Ersatz, ist aber bei älteren Extrusionslinien nicht immer verfügbar.
Ein bestehendes Schneckenelement kann auch vermessen und als Ersatzreferenz verwendet werden.
Ein verschlissenes Teil sollte jedoch nicht blind kopiert werden.
Bevor die neuen Fertigungsabmessungen festgelegt werden, sollte das verschlissene Element bewertet werden, um Folgendes zu identifizieren:
- Ursprüngliche Referenzflächen
- Verschlissene Flankenoberflächen
- Änderungen des Außendurchmessers
- Keilwellenverschleiß
- Zustand der Stirnflächen
- Verschleiß des Übergangsprofils
Wo immer möglich, kann der Vergleich des verschlissenen Elements mit benachbarten Elementen, der Wellenverbindung oder anderen ursprünglichen Maßdaten helfen, die korrekte funktionale Geometrie zu rekonstruieren.
Können nur die verschlissenen Schneckenelemente ersetzt werden?
In vielen modularen Twin-Screw-Systemen ja.
Wenn die Welle, der Zylinder und die verbleibenden Schneckenelemente noch in akzeptablem Zustand sind, können einzelne verschlissene Elemente auf Ersatz geprüft werden, anstatt automatisch den gesamten Schneckensatz zu ersetzen.
Die wichtige Anforderung ist die Maß- und Funktionskompatibilität.
Das Ersatzteil muss mit der bestehenden Wellenkeilwelle, den benachbarten Elementen und der ursprünglichen Prozessposition übereinstimmen.
Aus diesem Grund empfehlen wir, die verschlissene Position in der Schneckenkonfiguration zu identifizieren, bevor das Ersatzteil hergestellt wird.
Welche Informationen werden für eine Ersatzprüfung benötigt?
Für eine Erstbewertung stellen Sie bitte zur Verfügung:
- Extrudermodell oder Informationen zur Maschine der 75er-Klasse
- Zeichnung oder Muster des bestehenden Schneckenelements
- Position des Schneckenelements in der Schneckenkonfiguration
- Informationen über das verarbeitete Polymer und den Füllstoff
- Fotos des verschlissenen Elements
- Informationen zur passenden Welle oder Keilwelle, falls verfügbar
Wenn die Originalzeichnung nicht verfügbar ist, kann das bestehende Element nach Identifizierung der verschlissenen Bereiche vermessen werden.
FAQ
Reicht ein 71-mm-Außendurchmesser für die Herstellung eines Ersatzschneckenelements aus?
Nein. Das Arbeitsprofil, die Elementlänge, die Ganghöhe, die Keilwelle, die Stirnflächen und die Übergangsgeometrie müssen ebenfalls mit der bestehenden Schneckenbaugruppe übereinstimmen.
Warum ist die Maßtoleranz für den Austausch einzelner Elemente wichtig?
Da das neue Element korrekt mit den bestehenden benachbarten Elementen montiert werden muss. Längen- oder Profilfehler können die Passform und die Gesamtabmessungen des Schneckenstapels beeinträchtigen.
Ist ein dreigängiges Element immer besser als ein zweigängiges Design?
Nein. Die Gangzahl und die Geometrie sollten der ursprünglichen Prozessfunktion und der Schneckenkonfiguration entsprechen. Ziel eines OEM-Ersatzes ist eine genaue funktionale Übereinstimmung und nicht die Änderung der Geometrie ohne Prozessbewertung.
Kann ein verschlissenes Schneckenelement als Muster verwendet werden?
Ja. Die verschlissenen Oberflächen müssen jedoch zuerst identifiziert werden, damit der Verschleiß im neuen Element nicht reproduziert wird.
Können nur ein oder mehrere verschlissene Elemente ersetzt werden?
Ja, wenn der restliche Schneckensatz, die Welle und der Zylinder noch für den Weitergebrauch geeignet sind und die Ersatzteile genau aufeinander abgestimmt werden können.
Fordern Sie eine Überprüfung des 71-mm-Schneckenelement-Ersatzes an
Wenn Ihre Extrusionslinie der 75er-Klasse verschlissene dreigängige Schneckenelemente aufweist, senden Sie uns das vorhandene Element, die Zeichnung oder die Maßangaben zusammen mit seiner Position in der Schneckenkonfiguration.
Wir können bewerten:
71-mm-Abmessungen → Dreigängiges Profil → Keilwellenverbindung → Elementlänge → Stirnflächenpassung → Material → OEM-Ersatzkompatibilität
